坐垫锁一键启动报警器(ZD-YJDX317-LD77)

输入电压:48-72V

线束定义:

红 电源正极/VCC

黑 电源负极/GND

蓝 电平信号/DJ

橙 电门锁/ACC

灰 电机相线/LD

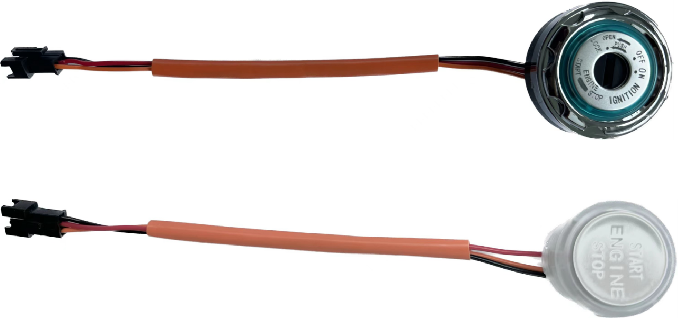

一键启动线序：

1.橙   信号线

2.红   5V输出

3.黑    地线

坐垫锁线序：

1.蓝  坐垫锁信号线

2.黑  坐垫锁地线

功能:一键启动, 开坐垫锁，振动报警，轮动报警，锁电机

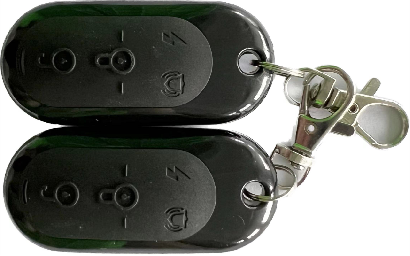

遥控型号：LD-77

产品尺寸:   70x58x33mm 线长：180mm
